产品概述

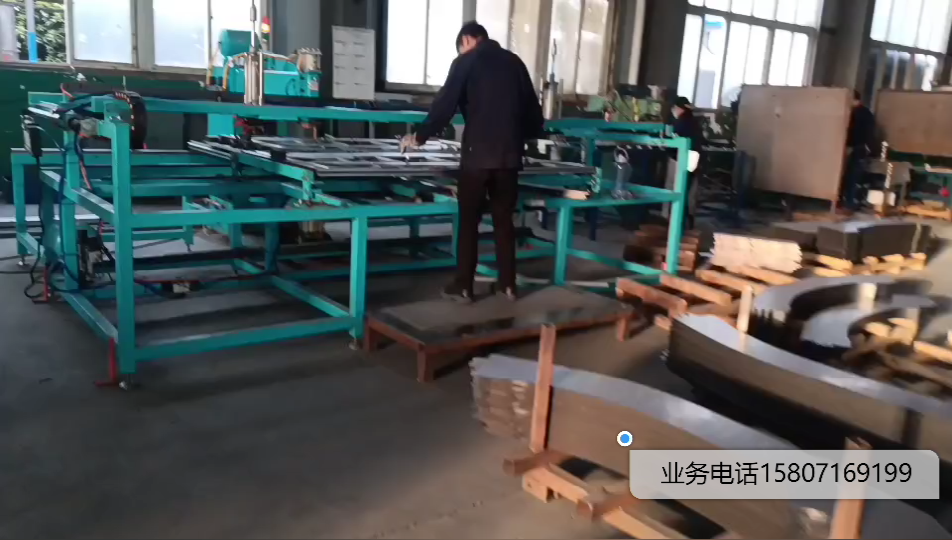

该设备能实现工件的一次装夹，按照设定的位置自动移动、自动焊接，电极在设定的焊点数后可以自动进入电极修磨系统修整电极，能够更好的保证焊点的稳定，提高产品质量和生产效率，降低生产成本，解决了手工作业的质量不稳定和生产效率低等缺陷，生产效率和自动化程度有所提高。设备能够满足尺寸2000X1000mm产品的焊接。
性能特点
1. 采用加强化特别设计钢构，C型框架式结构。受力重心合理确保机身在高速运行时机身强度足够、稳定。
2. 设计大平面工作平台，独立工作，延Y方向移动，平台附有定位装置，对钣金件可以比较好的固定，能够保证焊接点位置的准确性和装拆的方便。
3. 采用进口触摸屏作为人机介面，全中文输入直观、明了，可存储30种焊接工件的位置程序可以多达5000个点。
4. 设计选用成型电极修整装置，修磨机安装在固定位置，修整高度采用伺服电机上下移动结构，光纤系统检测电极高度，通过编程的方式可在设定焊接点数的范围进入修整，可控制电极修整的锥度及高度，高度误差控制在±0.1mm.
适用范围
主要用于焊接一般固定式焊机不能或不便焊接的低碳钢、低合金钢、不锈钢、镀层钢、板材及圆钢。广泛用于汽车、民用钣金、防盗门、箱柜、家用电器等行业。
技术参数Technical Parameters
|
输入电压lnput Voltage |
380V三相 three-phase |
|
电源功率lnput Power |
50KVAx2 |
|
焊接电源 lnput Current |
150A |
|
输出电压Output Voltage |
DC5.5V |
|
短路电流Max .Welding Current |
1500Ax2 |
|
最多焊接规范Welding Models |
101种 101types |
|
最多存储位置Max Memory Position |
5000 |
|
定位平台尺寸Locating Table Size |
2000mmx1000mm |
|
X方向移动有效距离X Axis Effective Width |
850mm |
|
Y方向移动有效距离Y AxisEffective Width |
600mm |
|
移动速度Moving Speed |
800mm/sec |
|
移动伺服电机功率Servo Motor Power |
450W |
自动化XY轴点焊机，数控点焊机
