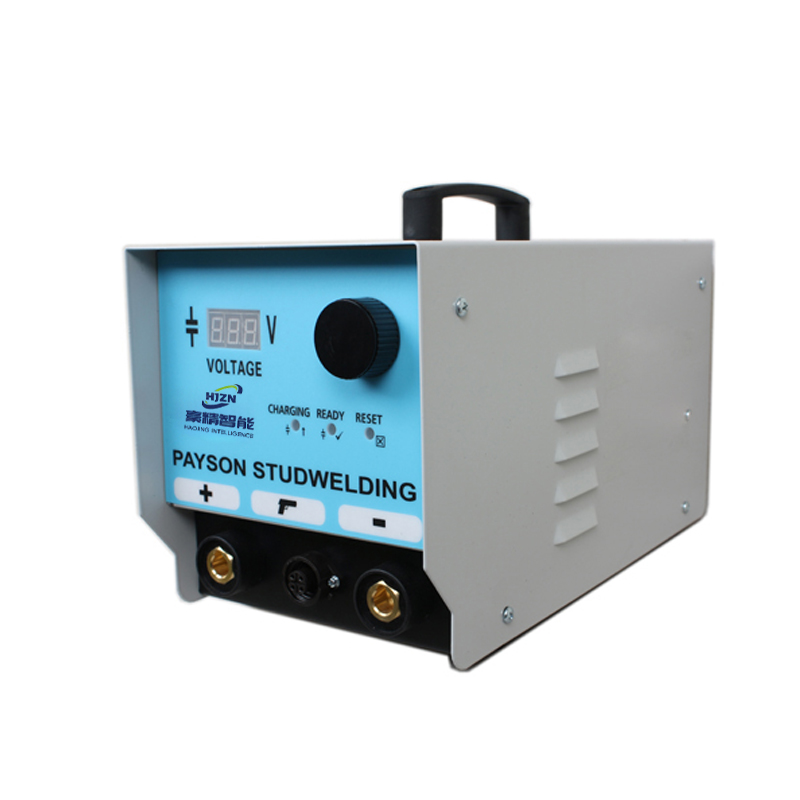

接触式储能螺柱焊机
一、产品概述:
储能式螺柱焊机可将螺柱、内螺纹螺柱、销钉等类似的元件焊于金属工件上。在焊接过程中，通过元件尖端放电使储能电容放电，放电时间0。001-0。003秒，不需要气体或陶瓷环保护，熔深约0。1MM。此方法适用于厚度0。4MM以上的薄板，板面无焊缝、背面无压痕、变色、变形等缺陷，最适合表面要求装饰效果的场合，板厚与螺柱直径比电小为1：10。
二、产品特点:
采用国际先进的旋钮调节方式操作和微电脑精确控制，其电压调整精度高达1V。微电脑控制温度检测，机器过热自动停机保护，专门针对电压波动较大的地区进行优化，通过EMC测试-，通过高电压试验 ，防止重复焊接-，对设备内部变压器部分实行温度监测，当设备内部温度过高设备自动停机保护。
三、应用范围:
电气柜、家用电器、板金加工、标牌、保温钉、电梯、铝幕墙、电气成套、机械配件、汽车工业、、厨房设备及金属工件的加工和制造等。
四、CD储能接触式螺柱焊机技术参数:
|
CD系列技术数据 |
|
|
输入电源电压 |
110/220VAC |
|
电源频率 |
50-60Hz |
|
相位 |
1 |
|
输入功率 |
500VA |
|
输入额定保险 |
13A |
|
电源 |
电解电容器 |
|
输出电压 |
25-200V直流 |
|
外壳 |
钢制机壳，粉末喷涂 |
|
防护等级 |
IP31 |
|
外形尺寸 (长X宽X高 包括提手) |
425x172x280mm 66/99/132 型 |
|
焊接速度 |
最大40/分钟 |
|
焊接范围 |
2mm-10mm |
|
螺栓长度范围 |
标准可达35mm 可展伸至任意长度 |
|
焊枪重量 |
|
|
焊枪长度 |
最大202mm |
|
焊枪电缆长度 |
3米（可加长至任意长度） |
五、产品型号和焊接范围：
|
产品型号 |
CD-66接触式 |
|
CD-99接触式 |
|
CD-132接触式 |
|
充电电容量 |
66000uf |
|
99000uf |
|
132000uf |
|
充电电压 |
35-200V |
|
35-200V |
|
35-200V |
|
焊接时间 |
0．001-0．003S |
|
0．001-0．003S |
|
0．001-0．003S |
|
焊接效率 |
30个/分钟 （取决于螺柱直径） |
|
30个/分钟 （取决于螺柱直径） |
|
30个/分钟 （取决于螺柱直径） |
|
输入电源 |
110/220V-50/60HZ-10AT |
|
110/220V-50/60HZ-10AT |
|
110/220V-50/60HZ-10AT |
|
焊枪类型 |
接触式焊枪 |
|
接触式焊枪 |
|
接触式焊枪 |
|
焊接范围：低碳钢 |
2-8mm |
|
2-10mm |
|
2-10mm |
|
焊接范围：不锈钢 |
2-6mm |
|
2-8mm |
|
2-10mm |
|
焊接范围：铝合金 |
2-6mm |
|
2-8mm |
|
2-8mm |
|
焊接范围：锌材料 |
2-6mm |
|
2-8mm |
|
2-10mm |
|
电源重量 |
16KG |
|
17．5KG |
|
18．5KG |
