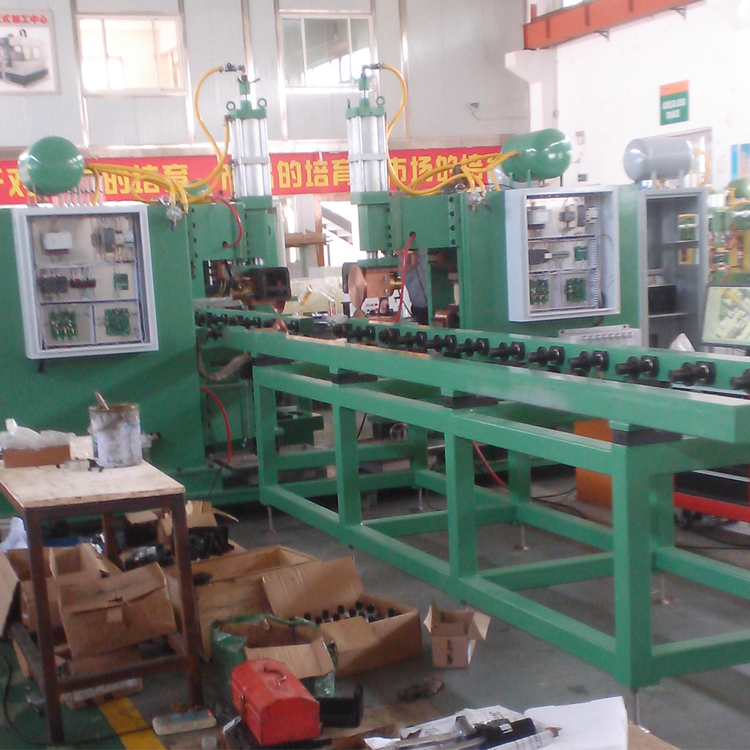

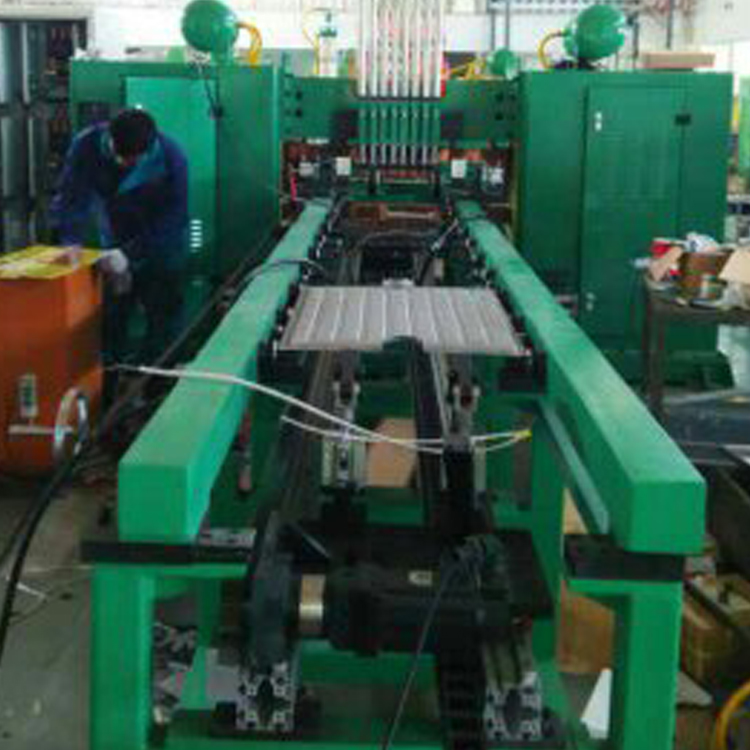

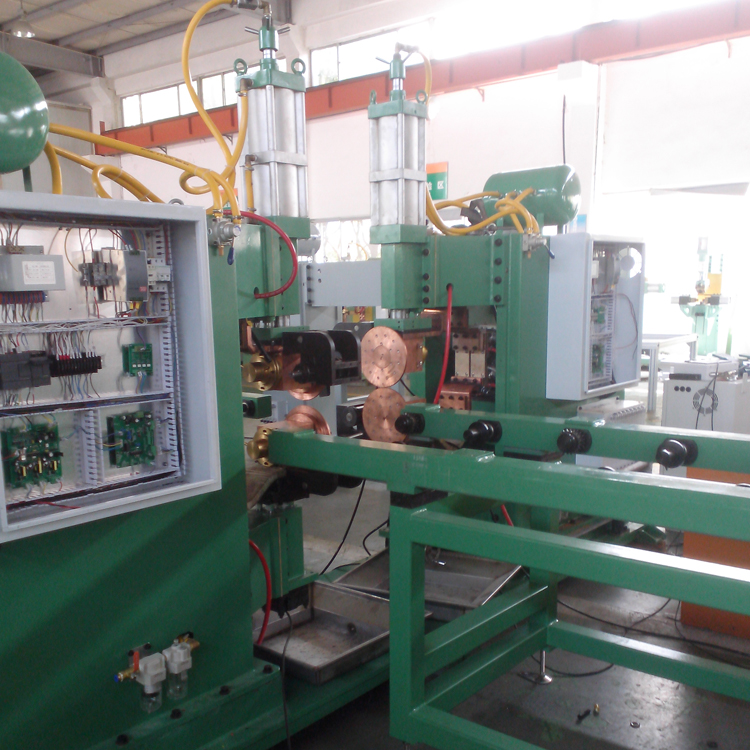

不锈钢钣金散热片龙门焊生产线体,散热片焊接专机
  • 不锈钢钣金散热片龙门焊生产线体,散热片焊接专机

不锈钢钣金散热片龙门焊生产线体,散热片焊接专机

所属类别:钢板式散热器焊接专机

产品规格:

详细内容

产品概述:

龙门式多点焊机接专机由龙门式机架、双中频逆变焊接变压器、气动传动装置、伺服电动机输送线体、电气控制系统、冷却系统、PLC触摸屏操作系统控制系统。

性能特点:

1、焊接机头置悬臂横梁上,配有滑轨,可左右移动,便于调节焊点间距离,能随机调整,适用多种工件的焊接。以保证通用性,达到一机多用的目的。

2、 采用三相电源,对电网冲击小,需求电网容量相对于同等容量的单相焊机要低。焊接变压器采用中频逆变电源。

3、采用西门子先进微电脑快速反应触摸式控制器,全数字控制、操作介面简单、明了、方便。具有自动检测、补偿、未到设定电流值而拒绝工作的性能,有效预防了脱焊、虚焊的不良现象。

适用范围:

主要用在钣金焊接工艺中,对电脑机箱、控制电柜、办公橱柜及汽车钣金的焊接有非常好的效果。

中频逆变的介绍:

采用 PLC 控制动作程序,人机界面显示运行参数、设定参数及手动自动选择等。可储存多组程序,方便焊接不同规格产品。多组感应开关,无工件或工件、气缸不到位,下一程序将不工作。

介绍:

中频电源系统:由中频逆变控制器、中频逆变器和中频变压器等组成。中频控制器 是通过编程软件的程序指令及各种参数的设定完成自动检测、自动焊接、逐级复位、安 全保护等项工作。HJ-MF 控制器采用微机控制、多组程序,具有功率因素等自动校正、 变压器过热保护、电压波动补偿等优点,且带有工作常用参数设计,方便操作者使用。 中频逆变器是引进德国先进的技术,结合多年的焊接经验开发而成,其主要逆变器件如IGBT、SCR 及驱动模块全部采用德国进口元件,确保其质量的可靠和稳定性; 中频控制器:本控制器采用微型计算机控制,故能获得之控制量,具有功率因数 自动较正、变压器过热保护、电压波动补偿等优点,采用全中文显示且带有工作常用 参数设定,方便操作者使用。

控制器基本参数:

控制器型号:HJ-MF012

控制功能:

中频逆变焊机的优点

a. 中频焊机焊接电流接近完全直流,由于没有明显的峰值电流,熔核尺寸稳定扩大,几乎没有飞溅,焊接质量稳定、热效率高。与工频焊机相比,中频焊机焊接电流可降低40%,电极使用寿命大大延长。

b. 在张开面积很大的二次回路中可减少干扰,焊接电流为直流,当二次绕组中有感应具磁性的材料时,不会影响焊接。

c. 中频焊机的响应速度仅为工频焊机的1/20,电流能够更快地达到设定值,更准确地分析参数,焊接质量控制更。

d. 中频焊机三相负荷均衡,功率因数高(0.9左右),节能。对电网的波动及压降的适应性更强,能量有一部分被逆变器储存再供给负载,取代了直接从电网给负载供电的方式。而两相工频焊机,工作时很难保证相电压之间的均衡,功率因数低(0.6左右),三相工频焊机则很难实现恒流输出。

e. 中频焊机适用多种材料及异种金属的焊接,如铝合金、不锈钢、高强度钢板等材料。另外,对于镀锌板和普通多层板的焊接,其焊接质量也远高于工频焊机的焊接质量。
